機器視覺在現代社會中扮演著不可或缺的角色。在制造領域，機器視覺通常用于對物品的外觀檢測、缺陷檢測等。檢測要求不同，對檢驗設備的需求也不同。

當企業需要對大量圖像和視頻進行分析處理時，對設備在數據運算、圖形處理、功能擴展等方面的要求就會提高。此時，需要更強算力、更大內存容量、更快數據傳輸、更多擴展功能的高性能工業主板作為支撐。

樺漢科技搭載Intel?12/13代高性能處理器的ATX主板CEB-Q67A-A100，支持豐富的IO功能和多個可擴展PCIe&PCI插槽，具備處理大量高分辨率圖像數據的能力，滿足各種圖像處理和分析、運動控制等任務需求，成為工控機在視覺檢測應用上的首選。

案例背景

作為手機的重要組成部分，手機玻璃蓋板的好壞直接影響著設備整體質量和消費者使用感受。但在制造過程中，手機玻璃蓋板容易受到原材料特性、加工設備、人工操作及運輸?shù)葟碗s因素的影響，表面出現劃傷、崩邊、凹凸點、麻點、毛絲、灰塵等缺陷。

這些缺陷非常細微，最小缺陷寬度可達20μm，肉眼在幾秒的時間內難以完全檢出。隨著機器視覺的發展，手機玻璃蓋板檢測也迎來了技術革新。

客戶需求

高運算能力

4個PCIe x4插槽，1個PCIe x16插槽

長時間穩定工作

運行原理

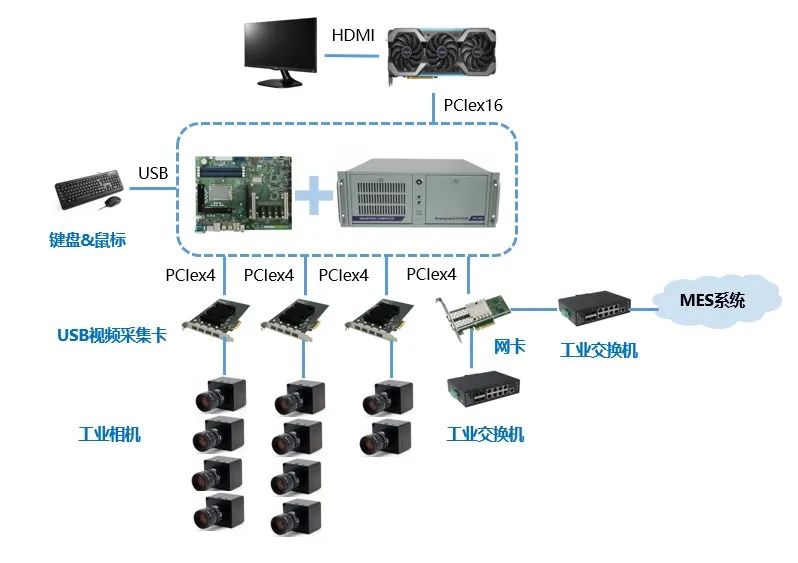

3張PCIe  x4插槽上接USB視頻卡，連接多個高清高像素線陣相機，配合特殊組合的LED光源以及光源控制器，同時對數塊玻璃蓋板進行檢測，可一次獲取多張不同光源不同角度的蓋板影像；通過EnnoMV視覺檢測軟件（點擊查看）對圖像進行比對分析和處理，從而檢測出關鍵特征和缺陷，并將不良品和良品分開導入下一個工位；

1張PCIe x4接萬兆雙口網卡，其中一個網口通過網線連接到現場交換機，與同一工位上的其它工控機進行數據交換；另一個網口通過交換機連接到MES系統，和其它工位的工控機進行數據交換、傳輸及數據保存。

1張PCIex16插槽接顯卡，做圖像算法處理。

PCIex16顯卡HDMI連接顯示屏，USB連接鍵盤和鼠標，方便調試和監控整個系統的運行狀態。

產品特性

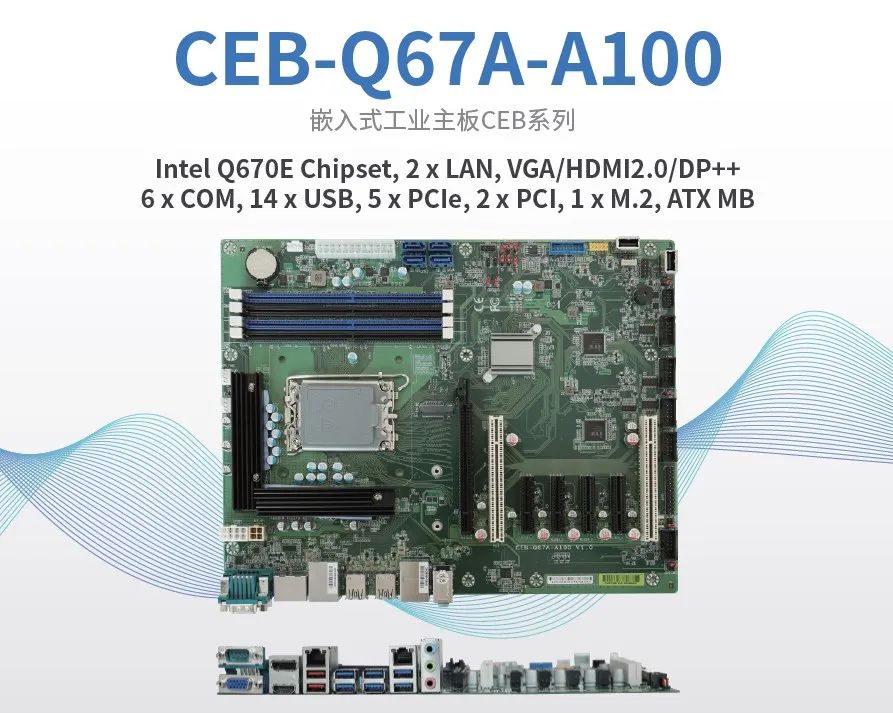

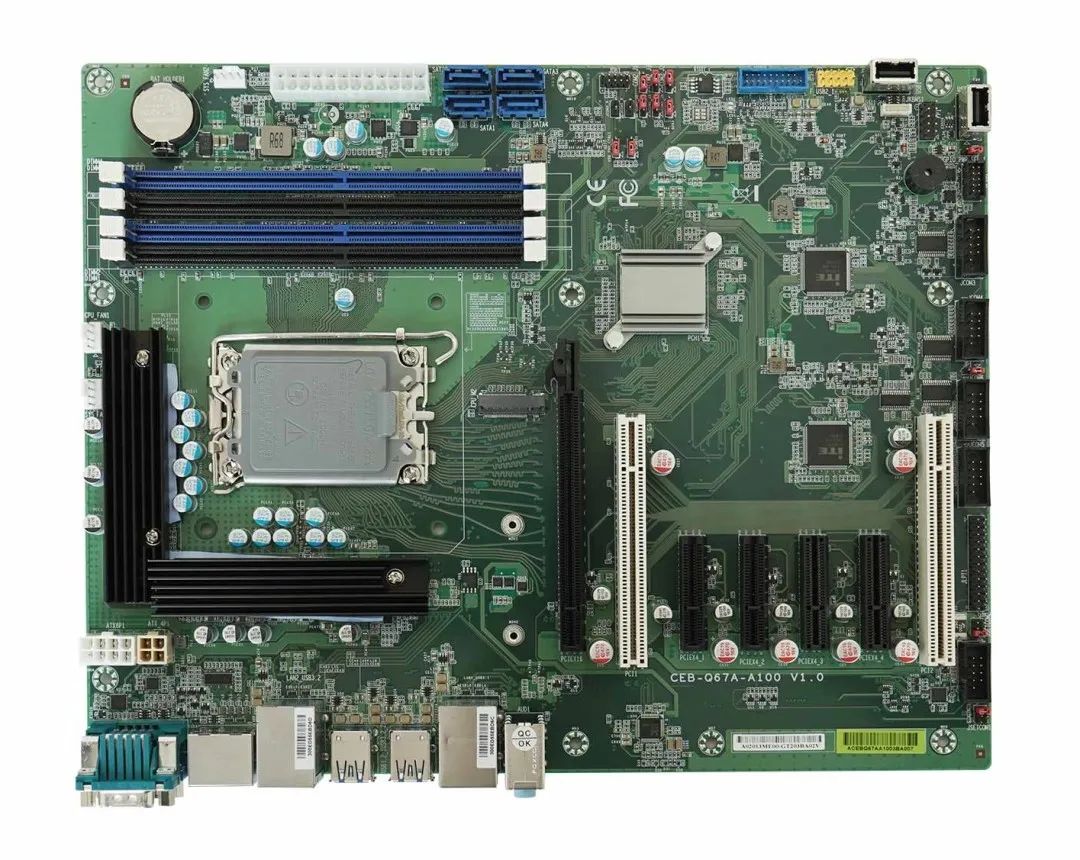

CEB-Q67A-A100搭載Intel?12/13代酷睿  i9/i7/i5/i3/奔騰?/賽揚?處理器及Q670E芯片組。先進的制程技術和架構設計提供了強大的計算能力，使其在處理復雜的數據運算和圖形渲染時具有更高的效率。

此外，CEB-Q67A-A100還支持4個SATA3.0高速存儲，RAID0/1/5/10以及M.2 NVME SSD存儲，以滿足不同用戶的需求。

產品支持雙通道4插槽 DDR4 2400/ 2666/ 2933/  3200MHz，內存容量最高可達128GB，這意味著更大的緩存空間，以支持大規模圖像和視頻的處理需求。同時，高速DDR4內存也減少了數據傳輸和讀寫的時間，進一步提高整體性能。

此外，CEB-Q67A-A100還支持4個SATA3.0高速存儲，RAID0/1/5/10以及M.2 NVME SSD存儲，以滿足不同用戶的需求。

集成豐富的IO及擴展接口

擴展性方面，CEB-Q67A-A100配備了2個千兆網口、6個COM端口以及14個USB端口，方便與其他設備連接，實現數據的快速傳輸。

支持1 x PCIe4.0 X16 (X16 )、3 x PCIe4.0 X4 (X4 )、1 x PCIe3.0 X4 (X4 )、2個PCI插槽，用戶可根據需求選擇不同類型的擴展卡進行連接。

支持VGA、HDMI2.0和DP++顯示接口，可實現三屏異顯，滿足不同場景的視覺需求。

匠心品質與工業級設計

CEB-Q67A-A100不僅在性能上引領潮流，做工上也保持了樺漢一如既往的匠心品質。產品采用ATX標準母板規范設計，尺寸為304.8    x 244 mm。用料扎實可靠，具有較好的兼容性、穩定性和可靠性。

產品適配樺漢多款機箱，如擁有高性能、多串口、多擴展等特點的4U上架式機箱——IPC420（點擊查看）等。

支持Windows 10 (64bit)、Windows 11 (64bit)、Linux操作系統，可在0℃~60℃的環境下穩定運行，適用于各種工業應用場景。
